項目方案：Ansys Lsdyna、Ansys Workbench Static
項目思路：

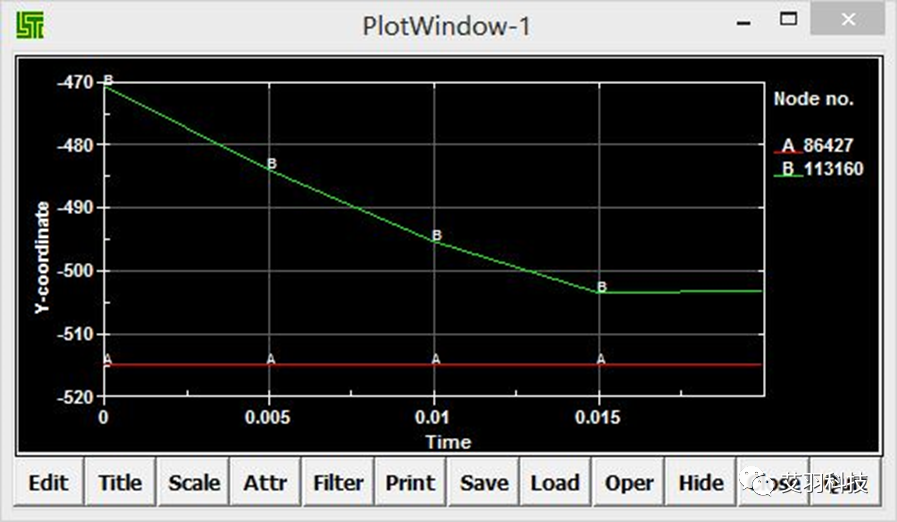

1. 通過 Ansys Lsdyna 動力學軟件仿真分析出FC（桿件）的運動行程變化；
2. 由動力學仿真出的沖擊力數據輸入到Workbench 靜力學模塊中，計算出齒接部分的變形。

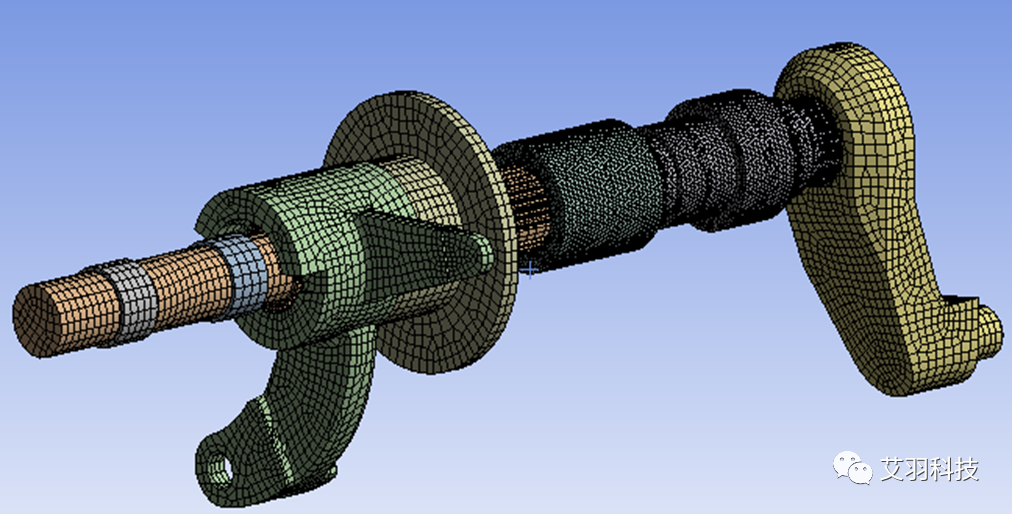

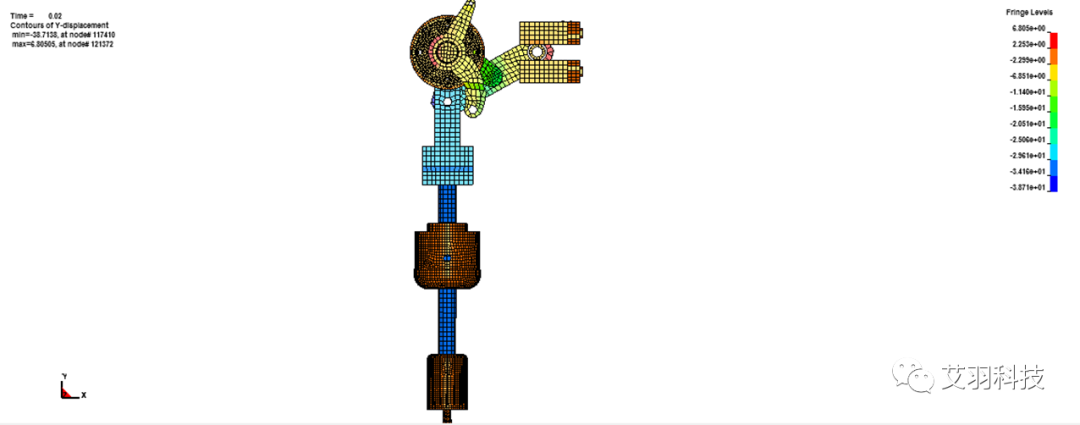

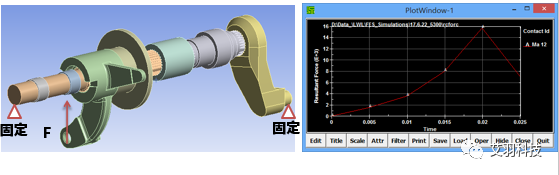

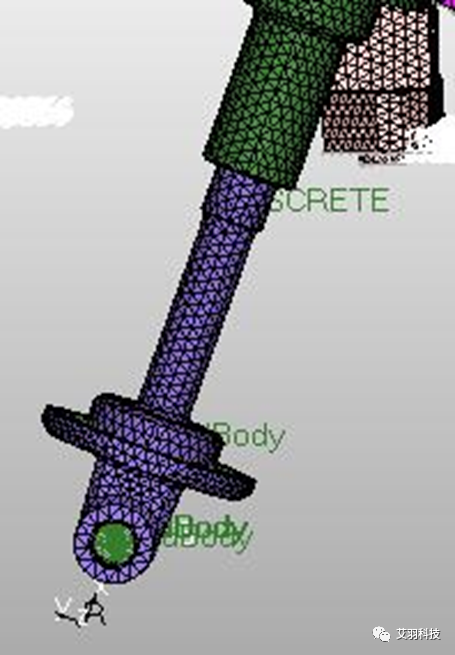

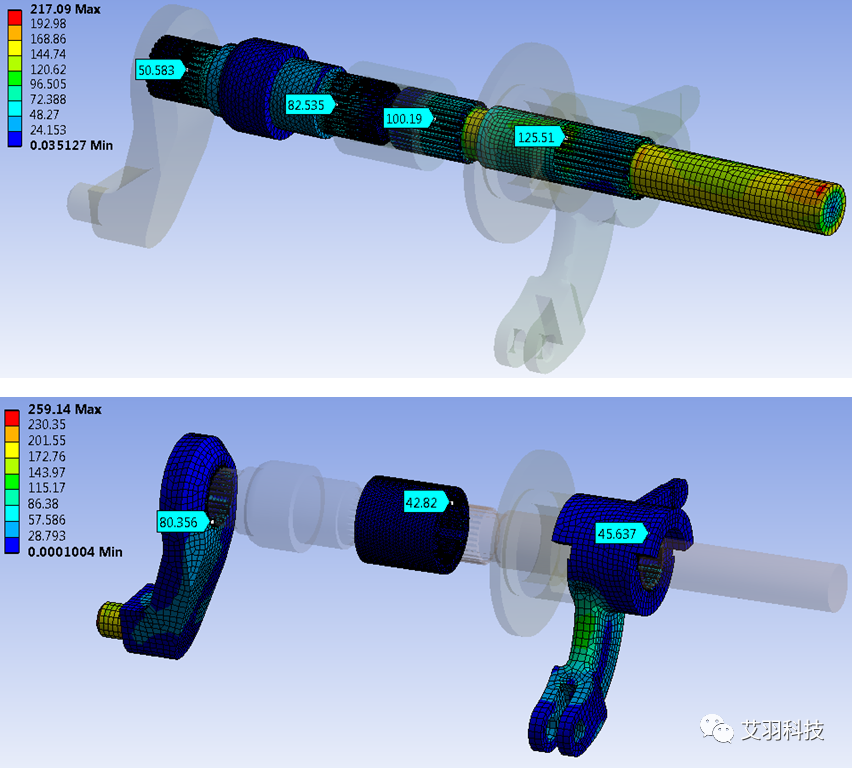

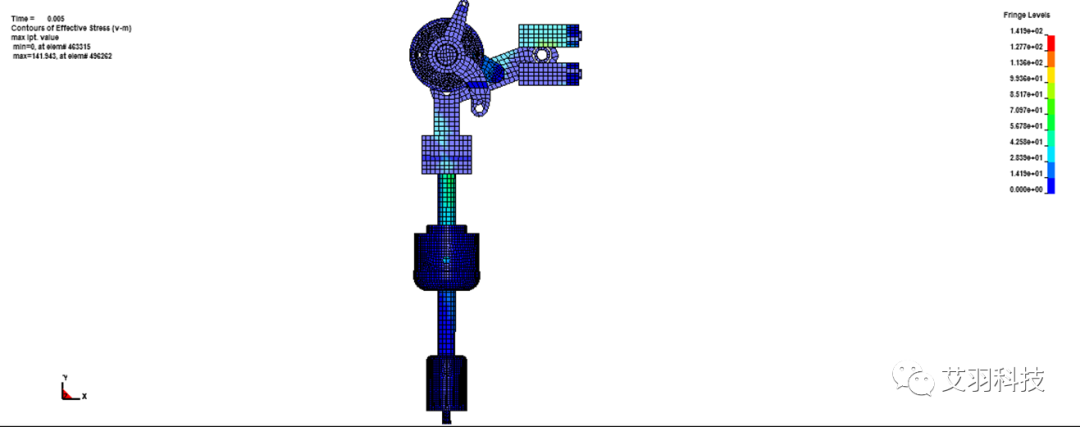

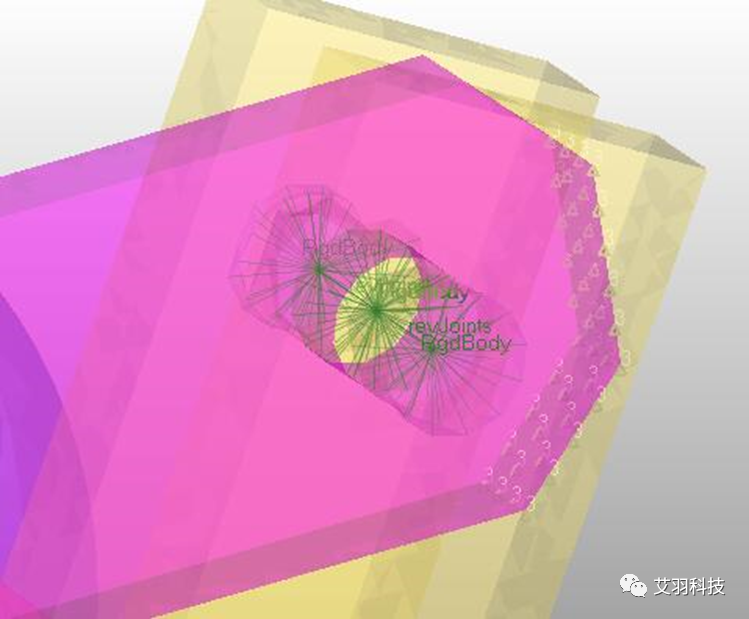

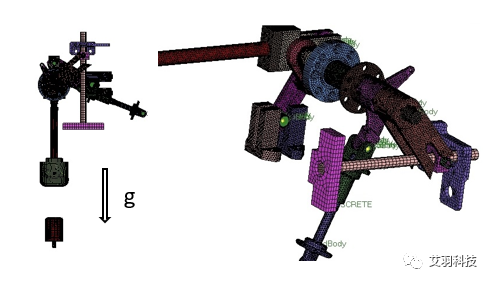

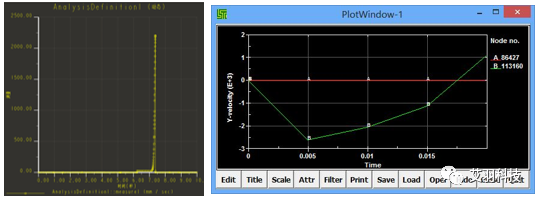

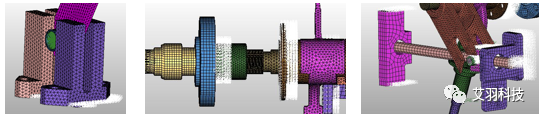

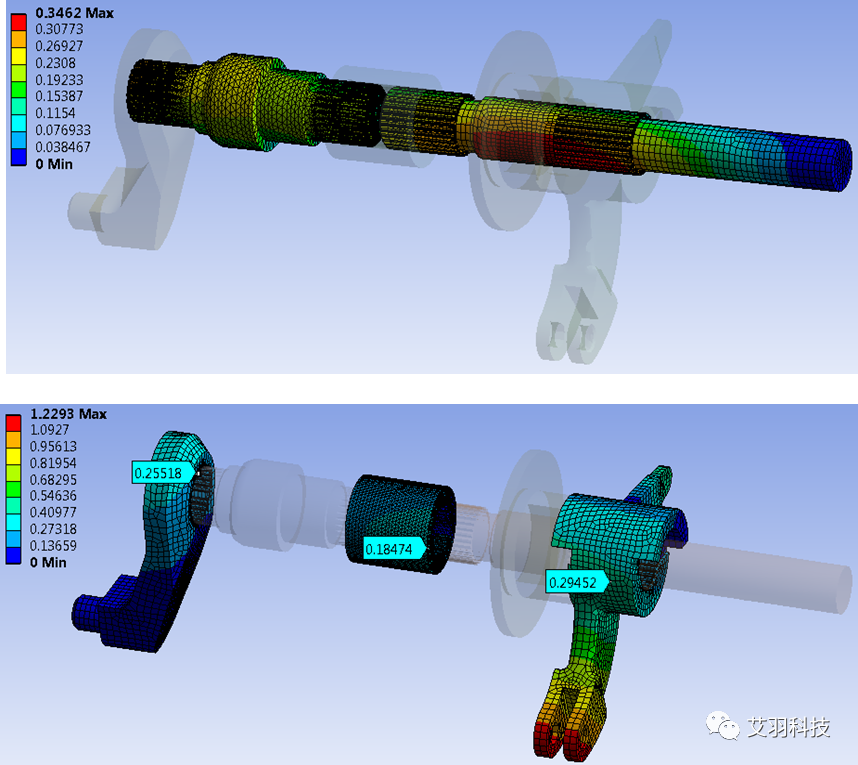

某機構沖擊變形仿真 Lsdyna 動力學仿真 機構有限元劃分及前處理 邊界約束設置 上述三個支撐座端面設置約束，約束6個自由度。 旋轉副設置 加載設置 求解 結果 Y方向變形云圖 某機構沖擊變形仿真 Workbench 靜力學仿真 FES機構有限元劃分及前處理 加載設置 輸入動力學Ansys Lsdyna計算出的相關數值，對齒接進行計算，F=4.7 KN。 結果 仿真得出齒接部分應力應變。 變形云圖顯示，齒接部分變形水平很低。 上海艾羽信息科技有限公司是一個以CAE軟件銷售、技術咨詢及服務，仿真咨詢及規劃布局為一體的高科技公司，在通用機械、新能源三電、高科技、醫療、汽車有豐富的項目經驗和知識積累。 作為Ansys的合作伙伴，艾羽致力于將Ansys推出的產品，通過業界性能頗佳、頗豐富的工程仿真軟件產品組合幫助客戶解決復雜的仿真難題。力求與Ansys一起，共同為中國制造業提供先進的仿真技術，通過仿真技術支撐中國2025。
