電機是一種應用廣泛的能量轉換裝置，按照能量轉換方式分為發電機和電動機兩個大類。電機系統是一個集電氣、機械、動力學、散熱、電子電路、控制系統等眾多學科專業于一體的復雜系統。
新能源電機設計是一個復雜的多物理場問題，它涉及到電磁、結構、流體、溫度和控制等多個領域。隨著新材料、新工藝以及各種電機新技術的發展，電機設計的要求越來越苛刻，精度要求也越來越高，傳統的設計方法和手段已經不能滿足現代電機設計的要求，必須借助于現代仿真技術才能解決各種設計難題。

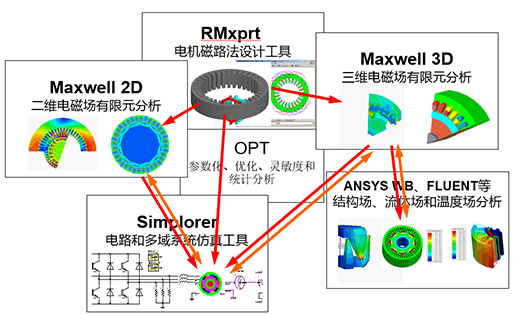

針對電機永磁化、高速化、無刷化、數字化、集成化、智能化、高效節能化的發展趨勢和相關技術挑戰，ANSYS能提供集成化設計解決方案和流程，高效實現電機從磁路法到有限元、從部件到系統、從電磁到多物理場耦合的多領域、多層次、集成化電機及驅動/控制系統設計。

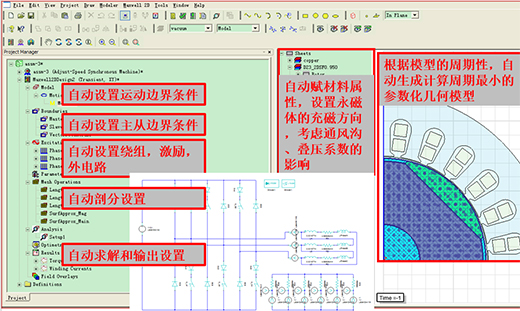

基于磁路法的旋轉電機設計專家RMxprt，不僅能完成多達19種電機的磁路法計算，還能夠一鍵生成電機的二維和三維全參數化有限元分析模型，包括自動建立幾何模型、設置材料屬性、網格剖分、邊界條件、外電路以及運動和求解選項等，并且RMxprt中設置的設計變量能夠無縫傳遞到Maxwell中，用于參數化、優化設計、極大的簡化了電機電磁場有限元分析和瞬態性能優化流程。

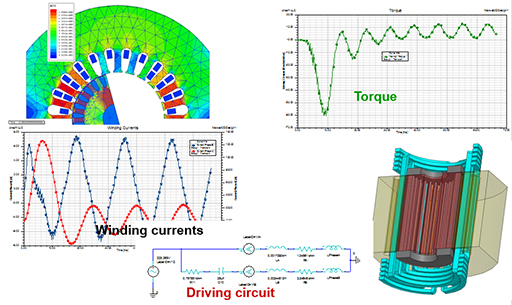

基于電磁場有限元分析的軟件Maxwell 2D/3D，可通過對RMxprt直接輸出的有限元模型進行簡單修改，就可以完成電機各種正常和故障工況下的電磁性能分析，例如：齒槽轉矩、開路反電動勢、額定負載特性、轉矩電流特性、繞組短路/斷路、導條斷裂等，并可直接設置或調用RMxprt設置的各種變量，對電機的各種瞬態特性進行參數化/優化設計，還可利用HPC和DSO，加速電機電磁計算和性能優化進程。并結合內置外電路或Simplorer控制電路，對電機有限元模型進行仿真設計和細節優化，并輸出等效電路模型備用。

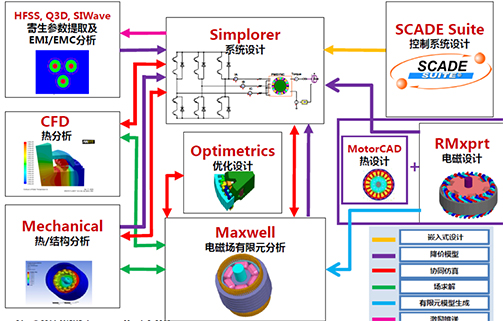

采用Simplorer進行電機及控制系統仿真，結合SCADE嵌入式控制代碼自動生成技術；結合Maxwell場路耦合、瞬態協同仿真技術；結合Q3D線纜、母排、IGBT寄生參數提取技術；對整個電驅動系統進行高精度仿真和性能優化。

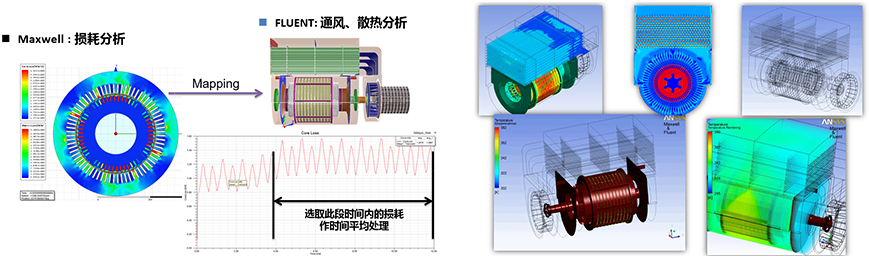

采用Maxwell輸出電機的幾何模型和分布式損耗到Mechanical或FLUENT等工具中，進行電機溫度場仿真，實現電磁、熱單/雙向耦合分析，預測電機在各種工況下的溫升并優化散熱系統設計。

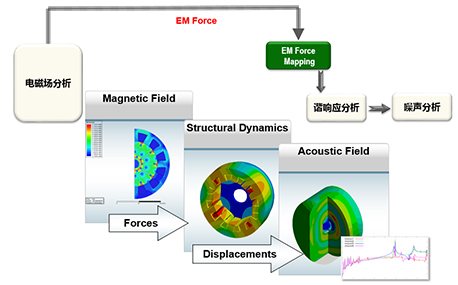

采用Maxwell輸出電機的幾何模型到Mechanical，利用Workbench和ANSYS電機電磁、振動、噪聲自動化耦合仿真流程,便捷地分析電機在各種工況下的結構應力、形變以及振動噪音。
除此之外，ANSYS還提供了定制化開發功能UDO和ToolKit包，方便用戶將復雜的設計流程化、自動化。UDO能夠在電磁場有限元分析結束后，直接輸出電機的各種電磁性能數據；ToolKit能夠一鍵完成永磁和感應電機的LdLq、效率Map圖、一鍵輸出電機的轉矩轉速曲線等，且采用MPTA控制算法，并考慮溫度、頻變交流電阻、斜槽、不同頻率下鐵耗系數等對電機性能的影響。
UDO是Maxwell內置的、針對電機設計的后處理工具，能夠在電磁場有限元計算完成之后，直接輸出電機的輸入輸出功率、轉矩、轉速、各種損耗、LdLq、效率以及功率因數等電磁性能數據。

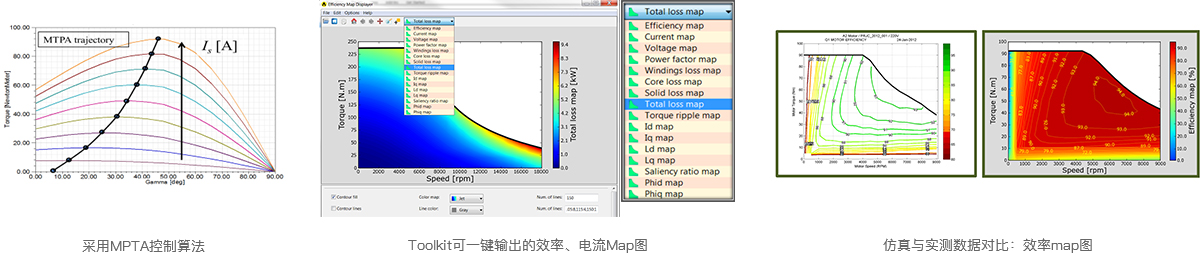

Toolkit是Maxwell內置的、針對電機設計的定制t化后處理工具，能夠一鍵完成永磁電機的效率Map圖、損耗Map圖、LdLq以及電流的Map圖，一鍵輸出電機的轉矩轉速曲線等功能，采用單位電流最大轉矩輸出（MPTA）的控制算法，并考慮溫度、頻變交流電阻、斜槽、不同頻率下鐵耗系數等對電機性能的影響。
