中國新能源汽車產業始于 21 世紀初。2001 年，新能源汽車研究項目被列入國家十五期見的 863 重大科技課題，并規劃了以汽油車為起點，像氫動力車目標前進的戰略。
十一五以來，我國 出了節能和新能源汽車戰略，政府高度關注新能源汽車研發和產業化。在能源和環保的壓力下，新能源汽車無疑成為未來汽車的發展方向。
十二五期間，我國新能源汽車將正式邁入產業化發展階段：2011-2015 年開始進入產業化階段，在全社會推廣新能源城市客車、混合動力車、小型電動車。
十三五期間即 2016-2020 年，我國將進一步新能源汽車、多能源混合動力車、插電式電動轎車、氫燃料電池轎車將逐步進入普通家庭。
目前，國內外新能源汽車應用不斷發展，研發不斷深入。驅動電機、動力電池系統、IGBT 及控制器等電驅動關鍵零部件及其系統一直是新能源汽車研究的熱點、重點和難點，與外國先進水平相比，我國新能源汽車研究在這些方面仍存在不小差距。新能源汽車的設計和虛擬仿真設計非常具有挑戰，需要不斷實踐。
新能源汽車系統比較復雜，設計環節涉及多個領域，包括電磁設計、控制系統、電力電子、機械、流體、溫度、嵌入式等不同領域，如圖1所示；涉及多個設計部門，設計總成部門、電機本體部門、控制系統部門、電池設計部門、機械設計部門等。多學科領域的交叉設計增加了整個新能源汽車的設計難度。不同部門關注點不同，需求的層次也不一致。總之，如何綜合考慮各個關鍵點的性能，如何綜合設計復雜的新能源汽車系統，如何協調設計，如何解決多物理域的設計問題，這些都是復雜的工作。
相對傳統汽車而言，新能源汽車的設計指標更加嚴格。目前新能源汽車的動力電池系統嚴重限制了行駛里程，而為了克服這個困難，再設計新能源汽車時要盡可能減輕各個部件的重量，減小體積， 高效率。
為了新能源汽車使用的方便性、可靠性和舒適性，需要精確設計無線電傳輸系統、電池組的建模和熱管理系統、電機和電機控制系統。同時，新能源汽車上的電子器件大大增加，再設計的時候，還要充分考慮汽車上各個電子器件相互干擾問題，即 EMI/EMC 問題，以及考慮電子器件的散熱和振動問題。
與其他先進的系統設計流程類似，新能源汽車的設計流程也是從概念設計、系統設計、子系統設計、部件設計等環節一步步進行。在驗證階段，需要從部件、子系統、系統的順序進行集成和驗證。為了節省研發時間和節省設計成本，新能源汽車的這個設計和驗證流程不會采用全部真實的物理樣機設計和測試，而會采用一部分和全部采用虛擬層面的設計和驗證，也就是所謂的虛擬設計和虛擬測試。
在虛擬設計和虛擬測試的時候，不同部門對模型層次的要求也不一樣。總體設計層面會更多采用行為級模型，部件設計層次會采用更為精確的物理級模型。而從物理級模型到系統仿真用的行為級模型，需要仿真平臺具有比較良好的模型降階和協同仿真技術。
在新能源汽車的部件設計中，往往不僅需要考慮部件某一個單一物理域的性能，而是要綜合考慮多個物理域性能，例如電磁、結構、通風和散熱的性能，所以在設計的時候需要一個平臺能夠滿足這個設計要求。

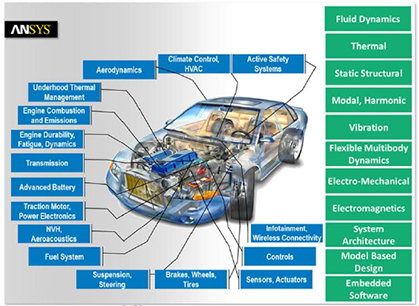

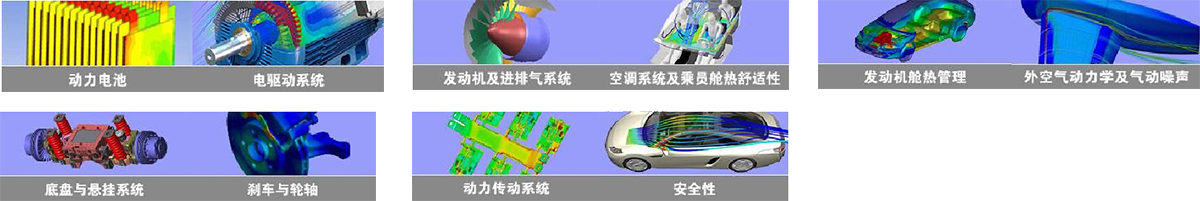

新能源汽車是由幾千個零部件組成的復雜產品，在仿真設計和研發過程中涉及到流體、結構、溫度、電磁和控制等多個領域的復雜多物理場問題。目前 ANSYS仿真技術在新能源汽車設計中的主要應用領域廣泛。
針對新能源汽車的設計指標嚴格、系統設計的復雜性特點，其復雜的系統和產品需要解決方案覆蓋所有物理場和學科領域，ANSYS 針對性的提出了包括系統設計和多物理域設計的整體全數字化虛擬設計解決方案。

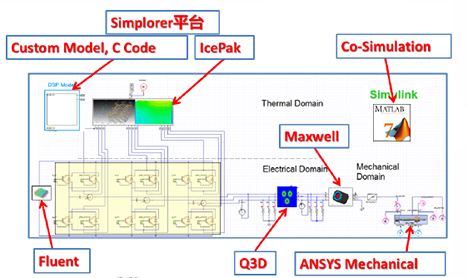

ANSYS 系統集成平臺致力于機電系統中的系統和子系統的性能預測與分析，它不僅實現了從部件到系統的多層次全數字化設計，也使得系統和部件從初始方案到最終方案都始終緊密聯系在一起，設計流程更加合理。ANSYS 集成化多物理域仿真平臺可以綜合考慮整體系統及其中的各個部件電氣、電磁、熱、結構、流體等熱性。
在機電系統性能分析中，EMI/EMC 設計是一類比較特殊的問題。系統集成平臺中的 EMI/EMC 子系統通過對電路分析工具，電磁場分析工具進行互聯和數據鏈接共享，同時從頻域和時域角度考量，實現諸如 PCB 的傳導和輻射干擾控制與電磁兼容設計、機箱機柜屏蔽效能設計、結合印制板、線纜線束、非線性數字部件、模擬部件、射頻器件在內的系統與電路仿真等典型 EMI/EMC 分析。
基礎物理系統仿真是現代機電系統設計的基本工具，也是全數字化機電系統多物理研發平臺的基石。基礎物理仿真系統用于解決新能源汽車研發中涉及的各類關鍵問題，包括結構分析問題、通風散熱問題、電磁分析問題、振動和噪聲問題、電機控制問題以及 EMI/EMC 問題。從魯棒性設計的角度來看，基礎物理仿真系統還包括多目標優化、靈敏度和可靠性分析。以及統計分析，通過與前述基礎物理仿真系統的集成，進行穩定性設計。

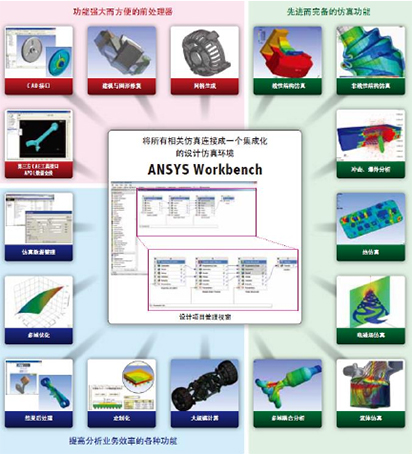

ANSYS 多物理域仿真解決方案包括：電磁分析、結構分析、振動分析、疲勞分析、噪聲分析、流體分析、熱分析、多目標優化分析等。
多物理域協同優化平臺是機電系統底層零部件精確設計和優化的基本平臺。幾點協同的設計是一個復雜的多物理場問題，不同的物理與相互制約，相互影響基礎物理復雜協同滿足了單個物理于的精確分析功能，多物理域協同優化平臺則是將這些不同物理域分析系統和工具集成在一起，實現了不同物理場工具之間的數據共享、功能互聯、并形成操作類似的統一設計環境。這些不同物理域分析系統和工具可以在平臺內部同時對單個部件進行真正的多物理系統分析，將多物理相互制約因素納入虛擬樣機研發的考慮范疇，使得虛擬樣機更加逼真。
