BOI（Body of Influence）是一種很常用的CFD網格加密設置方式。通過BOI的設置，可實現在不額外分割計算域的前提下，對特定區域的網格加密。

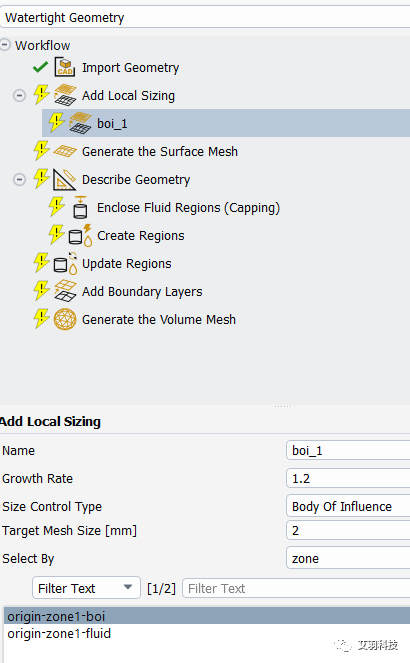

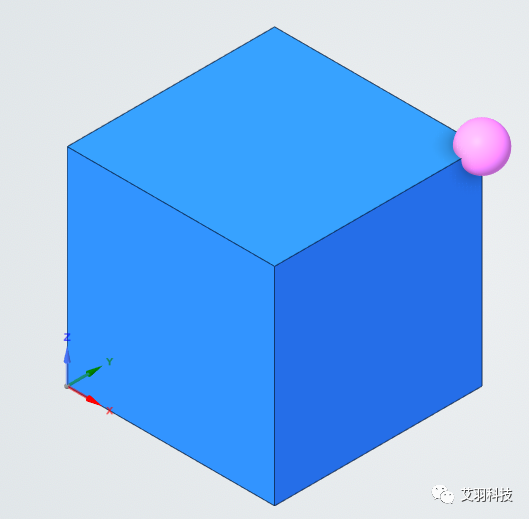

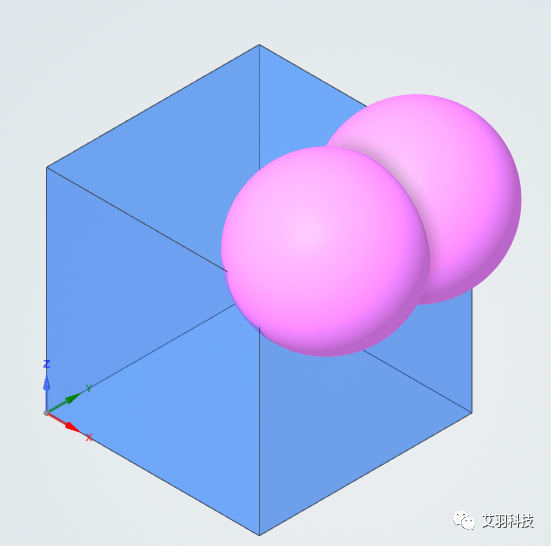

Fluent Meshing中BOI設置常見問題詳解 BOI不屬于計算域的一部分。BOI僅對計算域部分區域做了標記，表明這個區域需要進行特殊的尺寸處理。 BOI的實體和邊界曲面不會出現在Fluent計算模型的cell zone和boundary condition列表中。 Fluent Meshing中BOI設置常見問題詳解 計算域和BOI的交集部分的曲面和實體。 Fluent Meshing中BOI設置常見問題詳解 基于Ansys的Discovery或者SpaceClaim處理，其基本原則是，禁止BOI和計算域之間進行共享拓?fù)洳僮鳎蚕硗負浜缶W(wǎng)格劃分必報錯。若計算域由多個實體組成，則計算域的實體之間還是需要共享拓?fù)洹AD模型中，支持以下操作： BOI（粉紅）實體部分位于在計算域（藍）之外； 多個BOI（粉紅）重疊、交叉、穿透 Fluent Meshing中BOI設置常見問題詳解 BOI和其他網格尺寸控制能否 可以。 若多個尺寸控制方式作用于同一對象，則實際網格尺寸為多個尺寸控制決定的網格尺寸最小值。 例如某個實體的體網格同時被BOI和body size進行局部尺寸控制，BOI設置的尺寸 10 mm，body size設置的尺寸 7 mm，則實體的體網格尺寸為 7 mm。
作用于同一幾何對象？
